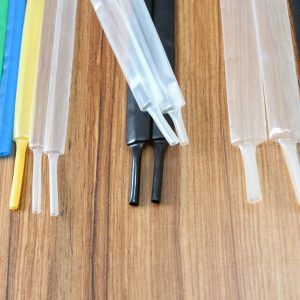

无卤环保阻燃热收缩套管

Description

产品介绍

无卤阻燃热缩管由辐射交联聚烯烃材料构成，理化电气性能优异，主要功能是连接件的电绝缘、通信、汽车、船舶、飞机制造等领域。

产品特点

执行标准：UL 224, CAN/CSA C22.2 NO198.1-99

热缩倍率：2:1，3:1

无卤、低烟、无毒、柔软、阻燃

起缩温度：≥84℃

终缩温度：≥120℃

使用温度：-55℃～125℃

环保标准：RoHS、IPC/JEDEC-J-STD-709、H类材料

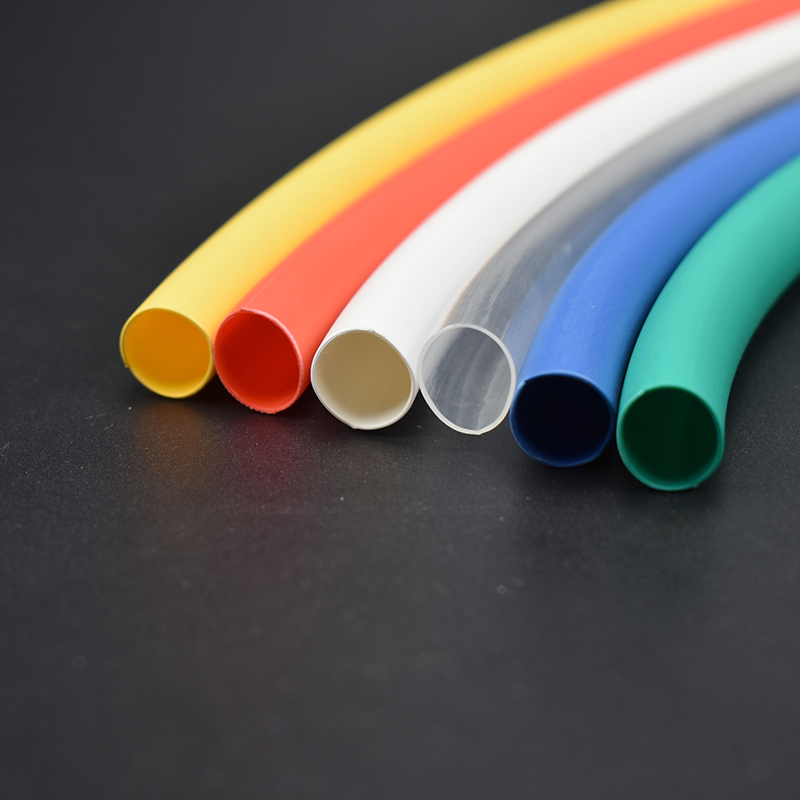

标准颜色：黑、白、红、黄、绿、蓝色等十种国际标准颜色

技术指标

性能			指标		实验方法
拉伸强度			≥10.4MPa		ASTM D 2671
断裂伸长率			≥200%		ASTM D 2671
热老化后拉伸强度			≥7.3MPa		158℃ 168小时
热老化后伸长率			≥100%		158℃ 168小时
轴向变化率			±8﹪		ASTM D 2671
阻燃性			VW-1		ASTM D 2671 C法
耐电压（额定电压600V）			2500v 1分钟不击穿		UL224
热冲击			无裂纹，无滴落		UL224,250℃ 4小时
击穿强度			≥15KV/mm		ASTM D 149
体积电阻率			1014Ω•cm		IEC 60093

产品规格

规格	热缩前尺寸mm	完全热缩后尺寸mm
	内径	内径	壁厚
Φ0.5	≥0.5	≤0.35	0.33±0.1
Φ0.6	≥0.6	≤0.4	0.33±0.1
Φ0.8	≥0.8	≤0.5	0.33±0.1
Φ1.0	≥1.0	≤0.65	0.36±0.1
Φ1.5	≥1.5	≤0.85	0.36±0.1
Φ2.0	≥2.0	≤1	0.45±0.1
Φ2.5	≥2.5	≤1.3	0.45±0.1
Φ3.0	≥3.0	≤1.5	0.45±0.1
Φ3.5	≥3.5	≤1.8	0.45±0.1
Φ4.0	≥4.0	≤2.0	0.45±0.1
Φ4.5	≥4.5	≤2.3	0.56±0.1
Φ5.0	≥5.0	≤2.5	0.56±0.1
Φ5.5	≥5.5	≤2.75	0.56±0.1
Φ6.0	≥6.0	≤3.0	0.56±0.1
Φ7.0	≥7.0	≤3.5	0.56±0.1
Φ8.0	≥8.0	≤4.0	0.56±0.1
Φ9.0	≥9.0	≤4.5	0.56±0.1
Φ10	≥10	≤4.5	0.56±0.1
Φ11	≥11	≤5.5	0.56±0.1
Φ12	≥12	≤6	0.56±0.1
Φ13	≥13	≤6.5	0.7±0.1
Φ14	≥14	≤7.0	0.7±0.1
Φ15	≥15	≤7.5	0.7±0.1
Φ16	≥16	≤8.0	0.7±0.1
Φ17	≥17	≤8.5	0.7±0.1
Φ18	≥18	≤9.0	0.7±0.1
Φ20	≥20	≤10.0	0.8±0.15
Φ22	≥22	≤11	0.8±0.15
Φ25	≥25	≤12.5	0.9±0.15
Φ28	≥28	≤14	0.9±0.15
Φ30	≥30	≤15	1.0±0.15
Φ35	≥35	≤17.5	1.0±0.15
Φ40	≥40	≤20	1.0±0.15
Φ45	≥45	≤22.5	1.0±0.2
Φ50	≥50	≤25	1.1±0.2
Φ60	≥60	≤30	1.2±0.2
Φ70	≥70	≤35	1.3±0.2
Φ80	≥80	≤40	1.3±0.2
Φ90	≥90	≤45	1.3±0.2
Φ100	≥100	≤50	1.3±0.2
Φ120	≥120	≤60	1.3±0.2
Φ150	≥150	≤75	1.3±0.2
Φ180	≥180	≤90	1.3±0.3
Φ210	≥210	≤105	1.3±0.3
Φ230	≥230	≤115	1.3±0.3
Φ250	≥250	≤125	1.3±0.3
Φ300	≥300	≤150	1.3±0.3
