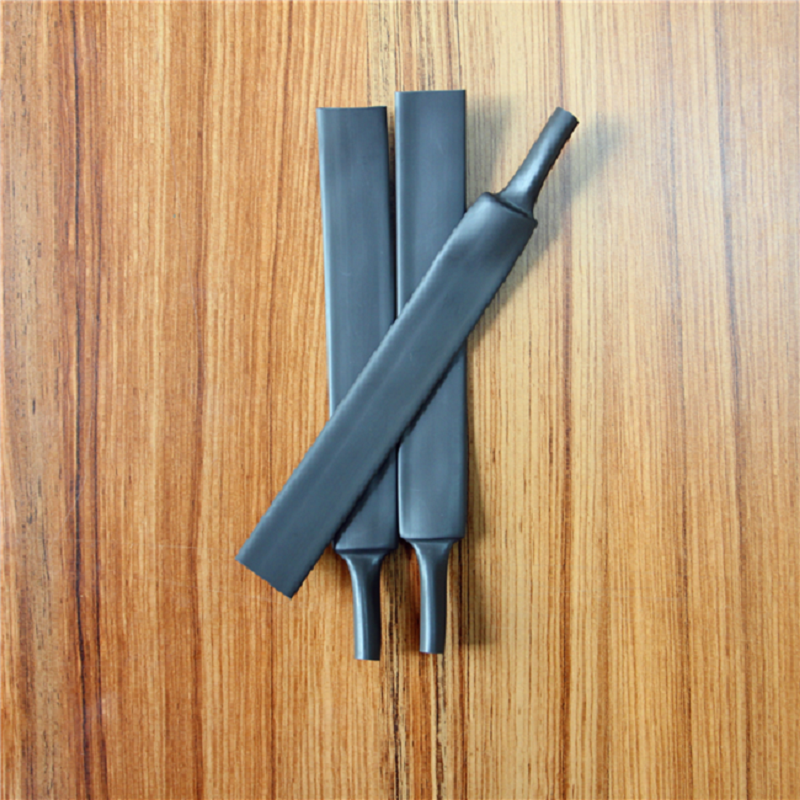

CT 磁性热收缩套管

Description

应用

由辐照交联特种磁性聚烯烃制成，电磁兼容性好、抗电磁干扰性好，能大大提高电子元件的电磁性能及其稳定性。可广泛应用于电子元器件行业，如电感、电容等，起到代替电感线圈外用磁罩、提升电感值、电磁兼容性（EMC）等作用；还可以用于PC电源、电容、数据线等需要电磁屏蔽的电子电路中，起电磁屏蔽作用。

特性

收缩比 2：1，优异的电磁兼容性（EMC）及抗电磁干扰性（EMI），性能稳定，安装简单，收缩均匀，符合RoHS、REACH环保规范

操作温度范围

连续使用温度：-55℃～125℃

最低起始收缩温度：60℃

最低完全收缩温度：100℃

性能指标

性能		指标要求		测试方法	典型值
纵向收缩率		≤10%		ASTM D 2671	≤5%
抗张强度		10.4MPa min.		ASTM D 638	≥12MPa
断裂伸长率		200% min.		ASTM D 638	≥400%
热冲击		无裂纹		ASTM D 2671	无裂纹
冷弯曲(-30℃,1小时)		无裂纹		ASTM D 2671	无裂纹
绝缘耐压和击穿		1500V,60sec,不击穿		ASTM D 2671	不击穿
体积电阻率		1012Ω·cm min.		ASTM D 876	≥1012Ω·cm
腐蚀性		无腐蚀		ASTM D 2671	无腐蚀
工作频率					1K～500KHz
电感上升幅度					10%～25%

规格尺寸

规 格	收缩前 (mm)		完全收缩后 (mm)		标准包装
	内 径	壁 厚	内径 (max.)	壁 厚	m/卷
Ф3	3.5±0.3	0.25±0.05	1.5	0.45±0.10	200
Ф4	4.5±0.3	0.25±0.05	2	0.45±0.10	100
Ф4.5	5.0±0.3	0.25±0.05	2.3	0.50±0.10	100
Ф5	5.5±0.4	0.28±0.06	2.5	0.56±0.10	100
Ф6	6.5±0.4	0.28±0.06	3	0.56±0.10	100
Ф7	7.5±0.4	0.28±0.06	3.5	0.56±0.10	100
Ф8	8.5±0.4	0.28±0.06	4	0.60±0.10	100
Ф9	9.5±0.4	0.30±0.08	4.5	0.60±0.10	100
Ф10	10.5±0.4	0.30±0.08	5	0.60±0.10	100
Ф11	11.5±0.5	0.30±0.08	5.5	0.60±0.10	100
Ф12	12.5±0.5	0.30±0.08	6	0.60±0.10	100
Ф13	13.5±0.5	0.35±0.10	6.5	0.65±0.10	100
Ф14	14.5±0.5	0.35±0.10	7	0.65±0.10	100
Ф15	15.5±0.5	0.35±0.10	7.5	0.68±0.10	100
