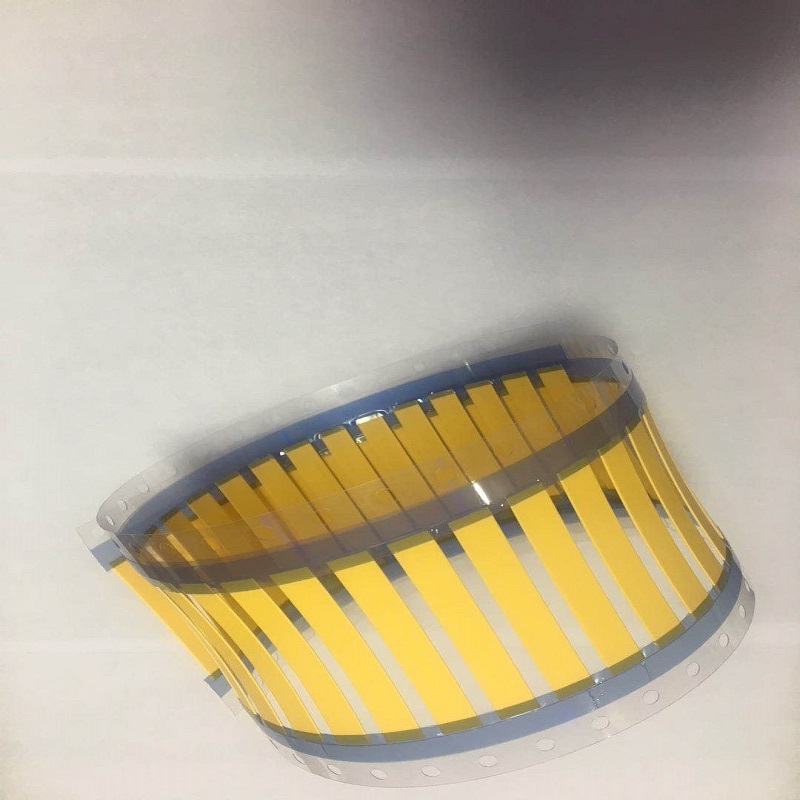

TMS标识热收缩套管

Description

应用

是专为高性能电线电缆标志标识而设计，由辐照交联优质耐温135℃柔软高阻燃聚烯烃材质制成，具有优异的电气性能、物理性能、化学性能和打印性能，方便提供给标识打印机直接打印，标识持久，适用于线束、线缆的高性能持久标识。

特性

收缩比 3：1，2：1,军标级,优异的打印性能，持久标识,优异的电绝缘性能、物理性能和化学性能,柔软、高阻燃,符合RoHS、REACH环保规范。

操作温度范围

连续使用温度：-55℃～135℃，最低起始收缩温度：70℃，最低完全收缩温度：110℃

符合标准

SAE AMS-DTL-23053/5，UL224 125℃ 600V VW-1，SAE AS 81531，MIL-STD-202

性能指标

性能		指标要求	测试方法	典型值
纵向收缩率		≤10%	ASTM D 2671	≤5%
抗张强度		10.4 MPa min.	ASTM D 638	≥12MPa
断裂伸长率		200% min.	ASTM D 638	≥400%
老化后断裂伸长率 (热老化 175℃,168小时)		100% min.	ASTM D 638	≥400%
热冲击		无裂纹	ASTM D 2671	无裂纹
低温柔软性(-55℃,4小时)		无裂纹	ASTM D 2671	无裂纹
绝缘耐压和击穿		2500V,60sec,不击穿	ASTM D 2671	不击穿
击穿强度		19.7 KV/mm min.	ASTM D 2671	≥25 KV/mm
体积电阻率		1014Ω·cm min.	ASTM D 876	≥1014Ω·cm
腐蚀性		无腐蚀	ASTM D 2671	无腐蚀
阻燃性		1分钟内自熄	ASM-DTL-23053	通过
打印性能		50次橡皮擦，可辨认	SAE AS81531	通过
		30次来回擦，可辨认	MIL-STD-202
抗液体：23℃，24小时		打印可识别	SAE AS81531	通过

规格尺寸

规格		收缩前内径(mm)	完全收缩后内径(mm)	适用线缆范围mm
英制inch	公制mm
3倍热缩
3/32	Ф2.4	≥2.4	≤0.8	0.9-2.0
1/8	Ф3.2	≥3.2	≤1.1	1.1-2.7
3/16	Ф4.8	≥4.8	≤1.6	1.8-4.1
1/4	Ф6.4	≥6.4	≤2.1	2.3-5.5
3/8	Ф9.5	≥9.5	≤3.2	3.5-8.1
1/2	Ф12.7	≥12.7	≤4.2	4.6-10.8
3/4	Ф19.1	≥19.1	≤6.3	7.0-16.3
1	Ф25.4	≥25.4	≤8.5	9.3-21.6
1 1/2	Ф38.1	≥38.1	≤13.5	15.0-33.0
2	Ф50.8	≥50.8	≤17.5	19.0-48.0
2倍热缩
3/32	Ф2.4	≥2.4	≤1.2	1.3-2.3
1/8	Ф3.2	≥3.2	≤1.6	1.7-3.1
3/16	Ф4.8	≥4.8	≤2.4	2.5-4.7
1/4	Ф6.4	≥6.4	≤3.2	3.3-6.3
3/8	Ф9.5	≥9.5	≤4.8	4.9-9.0
1/2	Ф12.7	≥12.7	≤6.4	6.6-12.0
3/4	Ф19.1	≥19.1	≤9.5	10.0-18.5
1	Ф25.4	≥25.4	≤12.7	13.0-24.5
1 1/2	Ф38.1	≥38.1	≤19.1	21.0-37.0
2	Ф50.8	≥50.8	≤25.4	27.0-48.0

支持特殊尺寸定做
